電子專用氣體系統閥箱VMB/閥盤VMP的介紹及硬件和安全功能

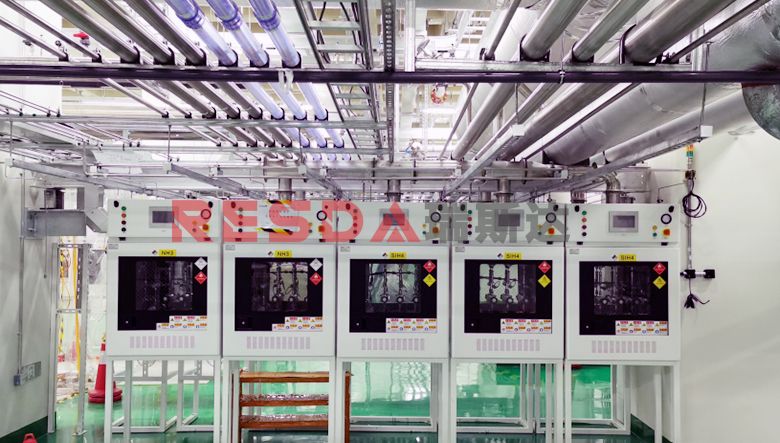

I.閥組VMB (閥組)/閥盤VMP (閥組面板) 介紹

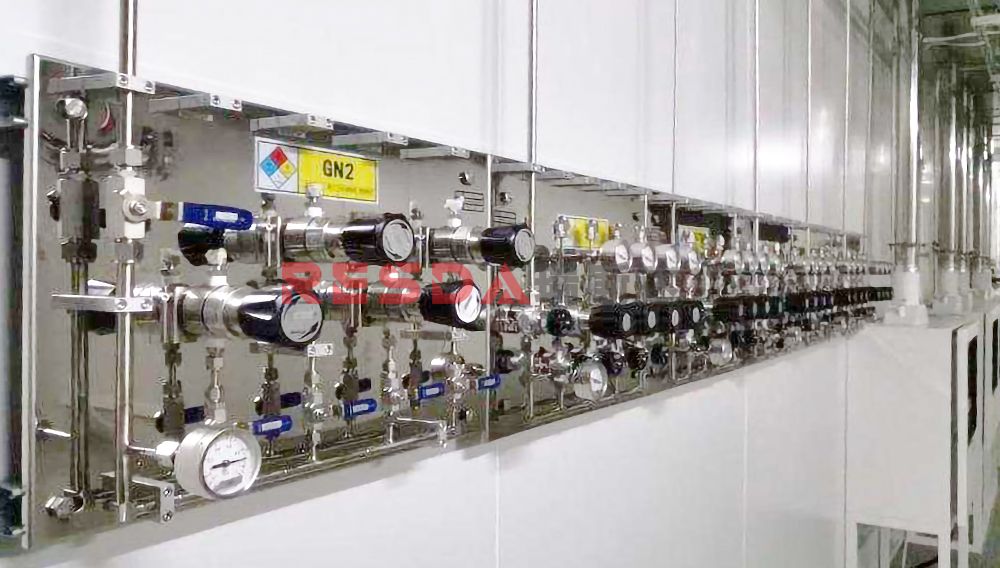

這是一個嵌入多個分配管道和排氣管的盒子。它允許氣體從單一來源分配到多點應用 (典型的設計是四點，并介紹了操作手冊)。對于每個使用點，可以分別調節氣壓以滿足個人應用要求。它還提供循環清潔功能和真空泵功能，因此可以安全地拆卸VMB的每個部分，而不會泄漏危險氣體。此外，它還可以清潔某種氣體分配管或真空泵，而不會影響其他應用點的氣體供應。VMB被設計和制造為用作單一氣體，不能一起使用。設計用于腐蝕性、有毒和其他危險氣體供應。VMP (閥組) 和VMB的區別在于它使用了開放式管道分配組件，這些組件通常用于惰性氣體。
目前，隨著流程越來越先進，BSGS系統生成，但供應不穩定，一個VMB可以分配給多個VMB，所以VDB將被添加到中間。VDB (閥門分配箱) 是VMB的主要管理器。VDB首先連接到FAB，然后分發到每個VMB。一些VDB工廠被稱為FDB (流量分配箱)，隨著配電箱的流量，它通常用于流量需求特別大的氣體供應。VDB是一個雙向管道 (具有一個備份) 和多個管道。VDP (閥門分配面板) 對于惰性氣體是可選的。
二.閥組VMB (閥組)/閥盤VMP (閥組面板) 的硬件介紹:
1.人機界面: 作為人與控制器之間的控制和通信接口。
一方面，它可以顯示系統的現狀，同事也可以接受操作員發出的指令作為系統運行的確認。
2. PLC: 整體控制的處理中心。
3.電磁閥: 控制氣動閥的打開和關閉。
(電磁閥是可調整的pe，電磁閥可以根據需要強制打開)
4.緊急堵塞按鈕: 當系統出現異常時，按下此按鈕關閉盤面氣動閥。
5. LED指示燈: 系統的當前狀態由指示燈指示。
系統正常 :( 正常)
庫存不足 :( 數量少)
異常報警 :( 關機) 或 (警告)
6.紫色/紅外線火焰傳感器: 當檢測到火災時，信息被傳送到PLC進行處理。
7.差壓設定開關: 當箱體與大氣壓之間的差壓未達到設定值時，將消息發送到PLC進行處理。
8.差速計: 顯示盒子和大氣壓之間的差壓。
9.繼電器: 根據電路設計，它可以用作控制輸出或觸點。
10.電源單元: 由于控制回路使用的電源是DC 24V，轉換時需要電源。
11.溫度開關: 當盒子的溫度高于設定值時，信息被傳送到可編程控制器進行處理。
12.I.A過流開關: 當驅動氣動閥的軟管松動或爆裂，導致過流時，通知輸出信號。
三、閥組VMB (閥組)/閥盤VMP (閥組面板) 安全功能介紹
1.緊急停止按鈕: 按下緊急停止按鈕關閉所有氣動閥。
2.遠程緊急停止控制: 當遠程緊急停止動作被驅動時，所有氣動閥都可以被關閉。
3. I.壓力開關: 當氣動閥的驅動壓力不足時，會發出警報。設定壓力為0.4 ~ 0.63兆帕
4.過熱開關: 當檢測到盒子的環境溫度高于設定值時，將輸出警報，并自動關閉所有閥門。設定溫度為70 ℃
5.紫色/紅外火焰傳感器: 當感覺到火災時，會發出警報，所有閥門會自動關閉。
6.流量開關: 當流量開關 (EFS) 由于管道中的流量過大而被驅動時，會發出警報，并且用戶側的閥門會自動關閉。
7.差壓開關: 當箱內差壓太小時，會發出報警。將壓力差設置為50 Pa以上。當壓力差不足時，當氣體泄漏時，氣體很容易從盒子里擴散出來。因此，打開盒子的門時，請注意盒子和大盒子。氣體的壓差是否充足。
以上是電子專用燃氣系統閥箱VMB/閥板VMP的簡要介紹，以及由瑞斯達流體工程技術簡單組織的硬件和安全功能介紹。我希望為您提供參考。
、
